Scarica la brochure

Caratteristiche principali

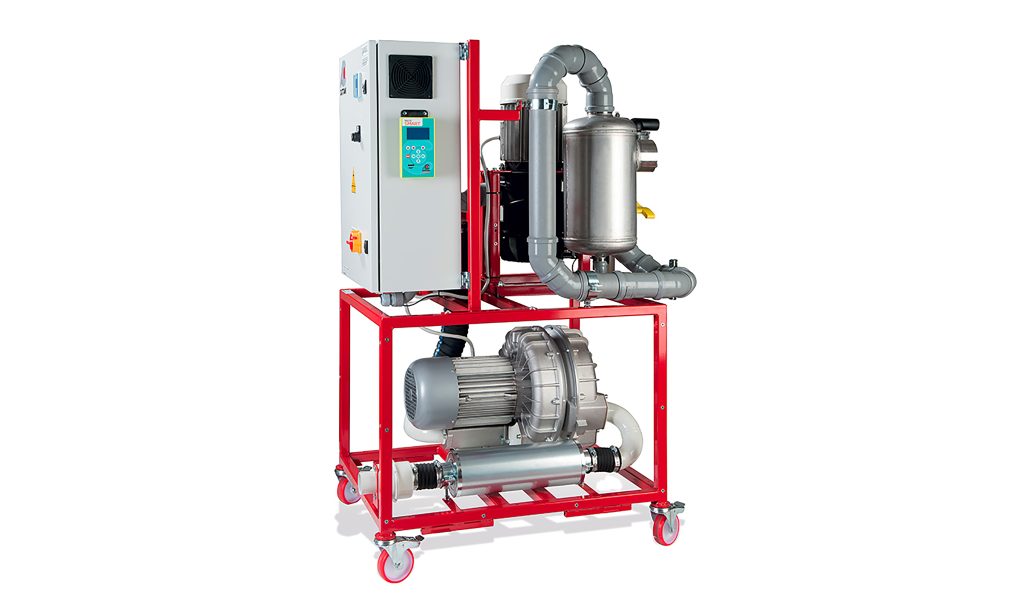

MAXI-SMART
Il primo grande impianto realizzato in un unico blocco, il primo impianto di aspirazione al mondo, che oltre a mantenere costante la prevalenza, mantiene costante anche la portata su ogni punto di lavoro. Centrale di aspirazione con inverter per 15 riuniti in funzione contemporanea (si consiglia l’installazione di minimo due macchine in parallelo).
Configurazioni consigliate:
• 2 Maxi-Smart fino a 30 riuniti in funzione contemporanea;
• 3 Maxi-Smart fino a 45 riuniti in funzione contemporanea;
• 4 Maxi-Smart fino a 60 riuniti in funzione contemporanea.

________________

• Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: r = 1,5 – rumore di fondo: 34 dB (A) – strumento Bruel & Kjaer type 2232.

MODELLI DISPONIBILI NEL CATALOGO

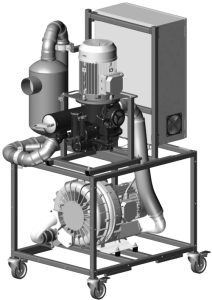

Maxi-Smart scarenato
Art. 035200
(400V 50/60Hz 3~)

Gruppo aspirante Medio-Jet 2V special + separatore centrifugo.
Potenza resa 11,8 kW – 25 A.
Prevalenza massima d’esercizio per il servizio continuo di 240 mbar.
Portata di circa 5.000 l/min.
Consigliato per 15 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata da 30 Hz a 75 Hz da 73 dB (A) a 77 dB (A).
Dimensioni indicative L= 708 mm P= 1032 mm H= 1486 mm
Peso netto= 215 kg (Peso lordo= 315 kg)

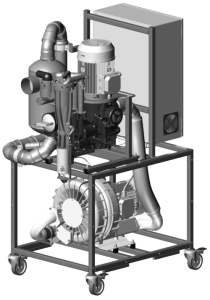

Maxi-Smart scarenato con Idrociclone ISO 60
Art. 035210
(400V 50/60Hz 3~)

Gruppo aspirante Medio-Jet 2V special + separatore centrifugo + separatore di
amalgama Idrociclone ISO 60 omologato per una separazione del 98,7% alla
portata di 55 l/min. Testato TÜV: a norma ISO 11143.
Potenza resa 11,8 kW – 25 A.
Prevalenza massima d’esercizio per il servizio continuo di 240 mbar.
Portata di circa 5.000 l/min.
Consigliato per 15 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata da 30 Hz a 75 Hz da 73 dB (A) a 77 dB (A).
Dimensioni indicative L= 708 mm P= 1032 mm H= 1486 mm
Peso netto= 220 kg (Peso lordo= 320 kg)

Maxi-Smart carenato con Idrociclone ISO 60
Art. 035215
(400V 50/60Hz 3~)

Gruppo aspirante Medio-Jet 2V special + separatore centrifugo + separatore di amalgama Idrociclone ISO 60 omologato per una separazione del 98,7% alla portata di 55 l/min. Testato TÜV: a norma ISO 11143.
Potenza resa 11,8 kW – 25 A.
Prevalenza massima d’esercizio per il servizio continuo di 240 mbar.
Portata di circa 5.000 l/min.
Consigliato per 15 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata da 30 Hz a 75 Hz da 67 dB (A) a 68 dB (A).
Dimensioni indicative L= 708 mm P= 1069 mm H= 1488 mm
Peso netto= 270 kg (Peso lordo= 370 kg)

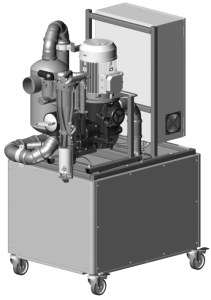

Maxi-Smart carenato
Art. 035205
(400V 50/60Hz 3~)

Gruppo aspirante Medio-Jet 2V special + separatore centrifugo.
Potenza resa 11,8 kW – 25 A.
Prevalenza massima d’esercizio per il servizio continuo di 240 mbar.
Portata di circa 5.000 l/min.
Consigliato per 15 studi in funzione contemporanea.
Livello di pressione sonora con aria canalizzata da 30 Hz a 75 Hz da 67 dB (A) a 68 dB (A).
Dimensioni indicative L= 708 mm P= 1069 mm H= 1488 mm
Peso netto= 265 kg (Peso lordo= 365 kg)

Versione per Maxi-Smart
Art. 043395


Componenti: 1 Idrociclone ISO 60, staffe di fissaggio e tubi di ricircolo.
Testato TÜV: a norma ISO 11143

Filtro per vuoto 3″ e cartuccia HEPA H14.
Art. 160485


Filtro per vuoto 3″ e cartuccia HEPA H14.

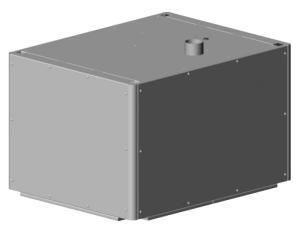

Carenatura insonorizzante per il gruppo aspirante
Art. 035020


Carenatura insonorizzante per il gruppo aspirante.

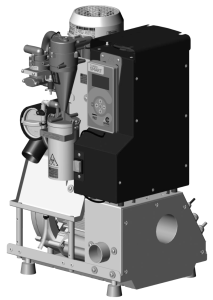

Turbo-Smart versione “A” scarenato con Idrociclone ISO 18
Art. 035111


Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Livello di pressione sonora con aria canalizzata:
versione scarenata da 70Hz a 85Hz da 68,4 dB (A) a 69 dB (A)
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)
L= 390 mm P= 350 mm H= 630 mm.

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.

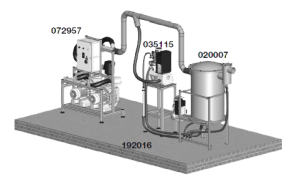

N°2 gruppi aspiranti Maxi-Jet 2S + n°1 centralino C83 400V/50Hz + p-sensor + reg/timer + n°2 filtri antibatterici HEPA H14
Art. 072957
(400V / 50 Hz)

Motore 50Hz. Potenza resa totale trifase 8 kW – 19,4 A, portata di circa 7.200 l/min, a una prevalenza massima d’esercizio per il servizio continuo 150 mbar.
Motore 60Hz. Potenza resa totale trifase 9,2 kW – 20,4 A, portata di circa 8.600 l/min, a una prevalenza massima d’esercizio per il servizio continuo 150 mbar.
Livello di pressione sonora con aria canalizzata 79 dB (A).
Dimensioni indicative L=1100 mm P= 700 mm H= 1500 mm

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.



Telaio supporto per Turbo-Smart con funzione di pompa di drenaggio
Art. 192016


L= 520 mm P= 425 mm H= 945 mm.

Vaso Separatore A57
Art. 020007


Drenaggio per caduta con l’arresto dell’aspirazione e con
predisposizione per il montaggio di Turbo-Smart con separatore di
amalgama. Capacità 130 litri, consigliato fino a 54 studi. Completo di
autoclave per il lavaggio automatico del vaso.
Dimensioni L= 1075 mm P= 740 mm H= 1560 mm.

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.



Valvola elettropneumatica Mignon 04
Art. 024150


Una valvola per ogni posto di lavoro.
L= 84,5 mm P= 70 mm H= 68 mm.

Valvola elettropneumatica Mignon 04
Art. 024150


Una valvola per ogni posto di lavoro.
L= 84,5 mm P= 70 mm H= 68 mm.

Telaio supporto per Turbo-Smart con funzione di pompa di drenaggio
Art. 192016


L= 520 mm P= 425 mm H= 945 mm.

Turbo-Smart versione “A” scarenato con Idrociclone ISO 18
Art. 035111


Potenza assorbita 1,5 kW – corrente assorbita 6,5 A.
Prevalenza massima d’esercizio per il servizio continuo 210 mbar.
Livello di pressione sonora con aria canalizzata:
versione scarenata da 70Hz a 85Hz da 68,4 dB (A) a 69 dB (A)
versione carenata in plastica da 70Hz a 85Hz da 66,4 dB (A) a 67 dB (A)
L= 390 mm P= 350 mm H= 630 mm.

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.



Vaso Separatore A57
Art. 020007


Drenaggio per caduta con l’arresto dell’aspirazione e con
predisposizione per il montaggio di Turbo-Smart con separatore di amalgama. Capacità 130 litri, consigliato fino a 54 studi. Completo di autoclave per il lavaggio automatico del vaso.
Dimensioni L= 1075 mm P= 740 mm H= 1560 mm.

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.

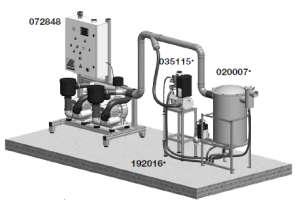

N°2 gruppi aspiranti Uni-Jet 501 + n°1 centralino CU 501/2 UK”C” PST + n°2 inverter da 11 kW + PLC + touch screen + n°2 filtri antibatterici HEPA H14
Art. 072848
(400V / 50Hz)

Potenza resa totale trifase 16,5 kW – 38,5 A, portata di circa 11.500 l/min.
a una prevalenza massima d’esercizio per il servizio continuo 250 mbar
oppure portata di circa 14.800 l/min. a una prevalenza massima d’esercizio per il servizio continuo 200 mbar
Dimensioni indicative L=1600 mm P= 1050 mm H= 2200 mm

ATTENZIONE: I TUBI DI COLLEGAMENTO NON SONO COMPRESI.
