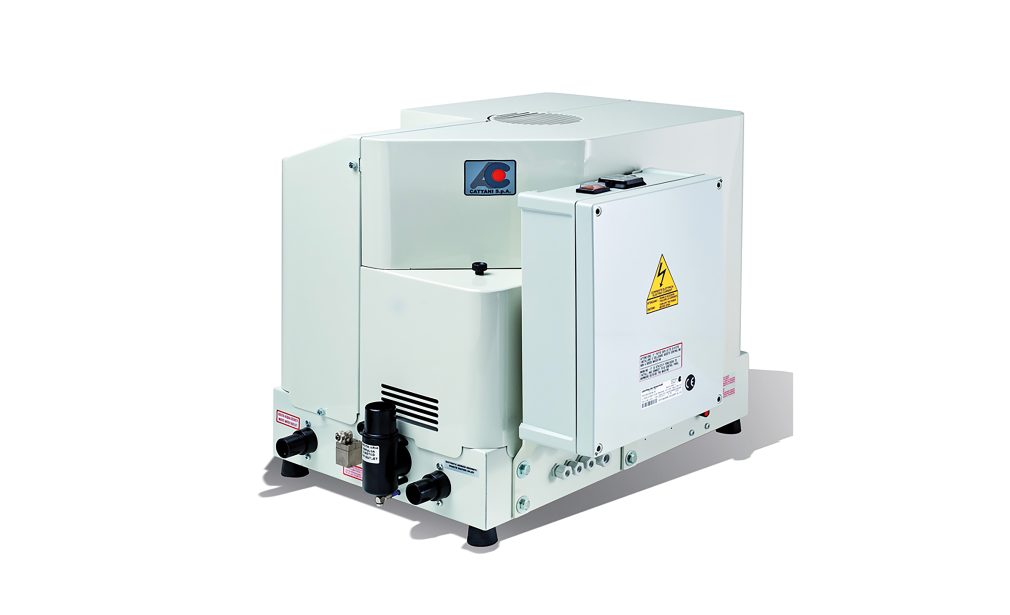

Caratteristiche principali
Tutti i gruppi pompa sono completi di separatore aria/acqua ad eccezione degli Art. 021360-021350.
• I centralini predisposti per due o più pompe sono dotati di inseritore elettronico che mette automaticamente in funzione, od a riposo, una o più pompe in relazione alla richiesta di aspirazione.
• In tutti i centralini in versione elettronica (contrassegnati con la E finale come C 75/1E – C 75/E ecc.), il dispositivo di inserzione della scheda elettronica si completa con una scheda periferica che andrà posizionata in prossimità del supporto cannule.
• I supporti cannule e le valvole elettropneumatiche, senz’altro necessari negli impianti a liquido, sono elencati con gli impianti ad aria.
• Il numero di ambulatori consigliati per ogni gruppo aspirante è soggetto a diverse varianti: diametro tubazioni, lunghezza del percorso, numero di curve, marca del riunito (non tutti i riuniti sono uguali anche rispetto all’aspirazione); perciò i ns. consigli in merito sono puramente indicativi.
• Le pompe PAL 28 e PAL 50 sono complete di alimentazione acqua con distanza in aria secondo la norma UNI EN 1717 del novembre 2002 categoria 5 unità di protezione A e B.
La connessione idrica delle pompe PAL 14 e PAL 38 deve essere completata secondo la norma UNI EN 1717 del novembre 2002 categoria 5 unità di protezione A e B.
___________
Parametri: r = 1,5 – rumore di fondo < 34 dB (A) – strumento Brüel & Kjær type 2232.
N.B.: Le pompe PAL 38 e PAL 50 V.E. non possono essere montate in parallelo senza la valvola unidirezionale art. 240807.
MODELLI DISPONIBILI NEL CATALOGO
Gruppo pompa PAL 14 scarenata completa di centralino elettrico
Art. 021211Potenza resa monofase 0,8 kW – 5 A, portata massima 500 l/min, prevalenza massima per il servizio continuo 270 mbar.
Consigliato per 2 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 1 studio con cannula n° 17 ed 1 studio con cannula chirurgica.
Consumo medio di acqua 2 l/min con la pressione in rete di 2 bar.
Livello di pressione sonora con aria canalizzata ….. dB (A).
L= 530 mm P= 340 mm H= 365 mm.
Peso netto= 25 kg Peso lordo= 30 kg
Gruppo pompa PAL 14 carenata completa di centralino elettrico
Art. 021270Potenza resa monofase 0,8 kW – 5 A, portata massima 500 l/min, prevalenza massima per il servizio continuo 270 mbar.
Consigliato per 2 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 1 studio con cannula n° 17 ed 1 studio con cannula chirurgica.
Consumo medio di acqua 2 l/min con la pressione in rete di 2 bar.
Livello di pressione sonora con aria canalizzata 56 dB (A).
L= 510 mm P= 360 mm H= 445 mm.
Peso netto= 30 kg Peso lordo= 35 kg
Gruppo pompa PAL 38 scarenata senza separatore aria-acqua
Art. 021350Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 68 dB (A).
L= 360 mm P= 310 mm H= 415 mm.
Peso netto= 27 kg Peso lordo= 33 kg
Gruppo pompa PAL 38 scarenata senza separatore aria-acqua
Art. 021360Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 68 dB (A).
L= 360 mm P= 310 mm H= 415 mm.
Peso netto= 27 kg Peso lordo= 33 kg
Separatore aria-acqua per PAL 38
Art. 021391L= 315 mm P= 175 mm H= 400 mm.
* si considera indispensabile per il completamento degli art. 021360-021350 (Gruppo pompa PAL 38 scarenata senza separatore aria-acqua).
Gruppo pompa PAL 38 senza carenatura completa di separatore aria-acqua e centralino elettrico
Art. 021685Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 68 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 42 kg Peso lordo= 53 kg
Gruppo pompa PAL 38 senza carenatura completa di separatore aria-acqua e centralino elettrico
Art. 021695Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 68 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 42 kg Peso lordo= 53 kg
Gruppo pompa PAL 38 carenata completa di separatore aria-acqua
Art. 021650Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 64 dB (A).
L= 673 mm P= 435 mm H= 550 mm.
Peso netto= 45 kg Peso lordo= 56 kg
Gruppo pompa PAL 38 carenata completa di separatore aria-acqua
Art. 021660Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 64 dB (A).
L= 673 mm P= 435 mm H= 550 mm.
Peso netto= 45 kg Peso lordo= 56 kg
Gruppo pompa PAL 38 carenata completa di separatore aria-acqua e centralino elettrico
Art. 021690Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 64 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 55 kg Peso lordo= 67 kg
Gruppo pompa PAL 38 carenata completa di separatore aria-acqua e centralino elettrico
Art. 021680Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min,
prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure: 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 6 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 64 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 55 kg Peso lordo= 67 kg
Centralini C79/1E versione elettronica
Art. 023600Per 2 gruppi PAL 38 monofase.
L= 400 mm P= 220 mm H= 580 mm.
Centralini C78/1
Art. 021510Per un solo gruppo PAL 38 monofase.
L= 300 mm P= 170 mm H= 400 mm.
Centralini C79/E versione elettronica
Art. 023610Per 2 gruppi PAL 38 trifase.
L= 400 mm P= 220 mm H= 580 mm.
Centralini C78
Art. 021520Per un solo gruppo PAL 38 trifase.
L= 300 mm P= 170 mm H= 400 mm.
Gruppo pompa PAL 28 V.E. carenata senza copertura e distanza in aria secondo la norma 1717 (2002)
Art. 022300Potenza resa monofase 0,8 kW – 5 A, portata massima 500 l/min.
Prevalenza massima per il servizio continuo 270 mbar.
Consigliato per 2 studi in aspirazione contemporanea con cannule chirurgiche, oppure 1 studio con cannula n° 17 ed 1 studio con cannula chirurgica.
Consumo medio di acqua 1,25 l/min con la pressione in rete di 2 bar.
Livello di pressione sonora con aria canalizzata 72 dB (A).
L= 530 mm P= 435 mm H= 515 mm.
Peso netto= 35 kg Peso lordo= 40 kg
Gruppo pompa PAL 28 V.E. carenata con copertura e distanza in aria secondo la norma 1717 (2002)
Art. 022310Potenza resa monofase 0,8 kW – 5 A, portata massima 500 l/min.
Prevalenza massima per il servizio continuo 270 mbar.
Consigliato per 2 studi in aspirazione contemporanea con cannule chirurgiche, oppure 1 studio con cannula n° 17 ed 1 studio con cannula chirurgica.
Consumo medio di acqua 1,25 l/min con la pressione in rete di 2 bar.
Livello di pressione sonora con aria canalizzata 57 dB (A).
L= 530 mm P= 435 mm H= 560 mm.
Peso netto= 40 kg Peso lordo= 45 kg
Gruppo pompa PAL 50 V.E. carenata completa di separatore aria-acqua e distanza in aria secondo la norma 1717 (2002)
Art. 022702Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min.
Prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 1,1 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 69 dB (A).
L= 673 mm P= 435 mm H= 550 mm.
Peso netto= 48 kg Peso lordo= 60 kg
Gruppo pompa PAL 50 V.E. carenata completa di separatore aria-acqua e distanza in aria secondo la norma 1717 (2002)
Art. 022706Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min.
Prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 1,1 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 69 dB (A).
L= 673 mm P= 435 mm H= 550 mm.
Peso netto= 48 kg Peso lordo= 60 kg
Gruppo pompa PAL 50 V.E. carenata completa di separatore aria-acqua e centralino elettrico e distanza in aria secondo la norma 1717 (2002)
Art. 022711Potenza resa monofase 1,3 kW – 9 A, portata massima 833 l/min.
Prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 1,1 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 69 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 52 kg Peso lordo= 65 kg
Gruppo pompa PAL 50 V.E. carenata completa di separatore aria-acqua e centralino elettrico e distanza in aria secondo la norma 1717 (2002)
Art. 022716Potenza resa trifase 1,5 kW – 6,4/3,7 A, portata massima 833 l/min.
Prevalenza massima per il servizio continuo 330 mbar.
Consigliato per 4 studi in aspirazione contemporanea con cannule chirurgiche, oppure 2 studi con cannule chirurgiche e 2 con cannule n° 17.
Consumo medio di acqua 1,1 l/min con la pressione in rete di 4 bar.
Livello di pressione sonora con aria canalizzata 69 dB (A).
L= 673 mm P= 549 mm H= 550 mm.
Peso netto= 52 kg Peso lordo= 65 kg
Centralini C503/E versione elettronica
Art. 023540Per 3 gruppi pompa PAL 50 V.E. trifase.
L= 550 mm P= 250 mm H= 700 mm.
Centralini C502/E versione elettronica
Art. 023510Per 2 gruppi pompa PAL 50 V.E. trifase.
L= 400 mm P= 220 mm H= 580 mm.
Centralini C501
Art. 022600Per un solo gruppo pompa PAL 50 V.E. trifase.
L= 300 mm P= 170 mm H= 400 mm.
Centralini C503/1E versione elettronica
Art. 023520Per 3 gruppi pompa PAL 50 V.E. monofase.
L= 550 mm P= 250 mm H= 700 mm.
Centralini C502/1E versione elettronica
Art. 023500Per 2 gruppi pompa PAL 50 V.E. monofase.
L= 400 mm P= 220 mm H= 580 mm.
Centralini C501/1
Art. 022610Per un solo gruppo pompa PAL 50 V.E. monofase.
L= 300 mm P= 170 mm H= 400 mm.
Unità periferica a due vie (distingue il tubo Ø 16 da quello Ø 11)
Art. 180949L’unità periferica è necessaria esclusivamente con i centralini elettronici (tutti quelli con la E finale come C 75/1E – C 75/E).
Ne occorre una per ogni gruppo cannule e andrà posizionata in prossimità del supporto cannule.
L= 70 mm P= 70 mm H= 22 mm.
Kit impianto antigelo per PAL 14-28-38-50
Art. 160494Completo di ventilatore di riscaldamento e termostato.
Entra in funzione a 15 °C.
Valvola unidirezionale per pompe in parallelo
Art. 240807Le pompe PAL 38 e PAL 50 V.E. non possono essere montate in parallelo
senza la valvola unidirezionale.
Silenziatore supplementare per l’aria espulsa
Art. 160560Per tutte le pompe PAL 22 e 50 V.E.
Idrociclone IS 18 (separatore per amalgama) Versione per pompe PAL 14, 28, 38 e 50 V.E. con controllo elettronico del livello di amalgama.
Art. 043532Componenti: centrifuga, Idrociclone, valvole di sovrappressione, centralino.
Potenza resa 0,25 kW – 2,8 A.
Testato TÜV: a norma ISO 11143.
L= 470 mm P= 400 mm H= 590 mm.
Gruppo filtro drenaggio sputacchiera
Art. 021960l gruppo drenaggio sputacchiera deve essere montato sui riuniti quando il separatore per amalgama è installato in sala macchine.
Componenti: filtro sputacchiera, elettrovalvola con magnete, raccordo drenaggio sputacchiera-tubo di aspirazione e scheda elettronica.
(Sono escluse: Tavoletta Pneumatica e Valvola Elettropneumatica)
Valvola di fine linea per impianti centralizzati
Art. 203770La valvola di fine linea interviene per favorire l’ingresso dell’aria e vuotare eventuali sifoni che ostacolano la continuità e regolarità dell’aspirazione.
La valvola viene venduta non tarata.
