Caratteristiche comuni a tutti i compressori a secco

Tutti i compressori CATTANI/ESAM sono privi di lubrificazione ad olio, inoltre i 4 filtri in linea di
serie su tutti i compressori assicurano aria compressa secca e di elevata qualità e purezza.
• Il filtro antibatterico HEPA H14 è di serie nelle colonne di essiccazione di tutti i modelli di compressori e può essere richiesto per i gruppi testata di tutti i modelli.
• Il serbatoio è rivestito internamente in resina approvata per contatto con alimenti e con trattamento antibatterico permanente per una migliore conservazione dell’aria.
• La protezione insonorizzante in plastica abbassa la pressione sonora mediamente dai 4 ai 9 dB(A) in
dipendenza del modello.
_____________________

• Livello di pressione sonora rilevato secondo la norma ISO 3746-1979 (E).
Parametri: d = 1,5 – rumore di fondo < 38 dB (A) – strumento: Brüel & Kjær type 2232.

MODELLI DISPONIBILI NEL CATALOGO

AC 100 Q – compressore a 1 cilindro completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013150
(230V 50Hz 1~)

Motore monofase 50 Hz – 0,55 kW – 3,8 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 600 mm H= 860 mm.
Peso netto= 57 kg (Peso lordo= 72 kg)
Consigliato per 1 poltrona



AC 100 ND – compressore a 1 cilindro senza essiccatore aria
Art. 013170
(230V 50Hz 1~)

Motore monofase 50 Hz – 0,55 kW – 3,8 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 70 dB (A).
L= 600 mm P= 470 mm H= 720 mm.
Peso netto= 40 kg (Peso lordo= 54 kg)
Consigliato per 1 poltrona



AC 100 QND – compressore a 1 cilindro senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013161
(220V 60Hz 1~)

Motore monofase 60 Hz – 0,70 kW – 4,9 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 600 mm P= 510 mm H= 860 mm.
Peso netto= 50 kg (Peso lordo= 64 kg)
Consigliato per 1 poltrona



AC 100 QND – compressore a 1 cilindro senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013165
(230V 50Hz 1~)

Motore monofase 50 Hz – 0,55 kW – 3,8 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 600 mm P= 510 mm H= 860 mm.
Peso netto= 50 kg (Peso lordo= 64 kg)
Consigliato per 1 poltrona



AC 100 – compressore a 1 cilindro completo di essiccatore aria
Art. 013107
(220V 60Hz 1~)

Motore monofase 60 Hz – 0,70 kW – 4,9 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 70 dB (A).
L= 620 mm P= 460 mm H= 720 mm.
Peso netto= 47 kg (Peso lordo= 61 kg)
Consigliato per 1 poltrona



AC 100 Q – compressore a 1 cilindro completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013154
(220V 60Hz 1~)

Motore monofase 60 Hz – 0,70 kW – 4,9 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 600 mm H= 860 mm.
Peso netto= 57 kg (Peso lordo= 72 kg)
Consigliato per 1 poltrona



AC 100 ND – compressore a 1 cilindro senza essiccatore aria
Art. 013183
(220V 60Hz 1~)

Motore monofase 60 Hz – 0,70 kW – 4,9 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 70 dB (A).
L= 600 mm P= 470 mm H= 720 mm.
Peso netto= 40 kg (Peso lordo= 54 kg)
Consigliato per 1 poltrona



AC 100 – compressore a 1 cilindro completo di essiccatore aria
Art. 013130
(230V 50Hz 1~)

Motore monofase 50 Hz – 0,55 kW – 3,8 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
67,5 N l/min.
Livello di pressione sonora: 70 dB (A).
L= 620 mm P= 460 mm H= 720 mm.
Peso netto= 47 kg (Peso lordo= 61 kg)
Consigliato per 1 poltrona

AC 200 Q – compressore a 2 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013254
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,5 kW – 9,2 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 600 mm H= 860 mm.
Peso netto= 64 kg (Peso lordo= 79 kg)
Consigliato per 2 poltrone

AC 200 Q – compressore a 2 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013252
(400V 50Hz 3~)

Motore Trifase  50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi 160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 600 mm H= 860 mm.
Peso netto= 64 kg (Peso lordo= 79 kg)
Consigliato per 2 poltrone

AC 200 Q – compressore a 2 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013250
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,2 kW – 7,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 600 mm H= 860 mm.
Peso netto= 64 kg (Peso lordo= 79 kg)
Consigliato per 2 poltrone

AC 200 QND – compressore a 2 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013261
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,5 kW – 9,2 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 510 mm H= 860 mm.
Peso netto= 56 kg (Peso lordo= 71 kg)
Consigliato per 2 poltrone

AC 200 QND – compressore a 2 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013238
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 510 mm H= 860 mm.
Peso netto= 56 kg (Peso lordo= 71 kg)
Consigliato per 2 poltrone

AC 200 QND – compressore a 2 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013265
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,2 kW – 7,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 63 dB (A).
L= 660 mm P= 510 mm H= 860 mm.
Peso netto= 56 kg (Peso lordo= 71 kg)
Consigliato per 2 poltrone

AC 200 – compressore a 2 cilindri completo di essiccatore aria
Art. 013207
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,5 kW – 9,2 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 620 mm P= 460 mm H= 720 mm.
Peso netto= 54 kg (Peso lordo= 68 kg)
Consigliato per 2 poltrone

AC 200 – compressore a 2 cilindri completo di essiccatore aria
Art. 013235
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 620 mm P= 460 mm H= 720 mm.
Peso netto= 54 kg (Peso lordo= 68 kg)
Consigliato per 2 poltrone

AC 200 – compressore a 2 cilindri completo di essiccatore aria
Art. 013230
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,2 kW – 7,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 620 mm P= 460 mm H= 720 mm.
Peso netto= 54 kg (Peso lordo= 68 kg)
Consigliato per 2 poltrone

AC 200 ND – compressore a 2 cilindri senza essiccatore aria
Art. 013283
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,5 kW – 9,2 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 600 mm P= 470 mm H= 720 mm.
Peso netto= 48 kg (Peso lordo= 62 kg)
Consigliato per 2 poltrone

AC 200 ND – compressore a 2 cilindri senza essiccatore aria
Art. 013275
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 600 mm P= 470 mm H= 720 mm.
Peso netto= 48 kg (Peso lordo= 62 kg)
Consigliato per 2 poltrone

AC 200 ND – compressore a 2 cilindri senza essiccatore aria
Art. 013270
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,2 kW – 7,7 A.
Serbatoio aria 30 litri.
Aria resa con mandata a 5 bar effettivi
160 N l/min.
Livello di pressione sonora: 71 dB (A).
L= 600 mm P= 470 mm H= 720 mm.
Peso netto= 48 kg (Peso lordo= 62 kg)
Consigliato per 2 poltrone

AC 300 Q – compressore a 3 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013354
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,75 kW – 12,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 600 mm H= 970 mm.
Peso netto= 80 kg (Peso lordo= 100 kg)

Consigliato per 3 poltrone

AC 300 Q – compressore a 3 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013353
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi 238 N l/min.
Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 600 mm H= 970 mm.
Peso netto= 80 kg (Peso lordo= 100 kg)

Consigliato per 3 poltrone

AC 300 Q – compressore a 3 cilindri completo di protezione insonorizzante in plastica e di essiccatore aria
Art. 013350
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,5 kW – 10,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 600 mm H= 970 mm.
Peso netto= 80 kg (Peso lordo= 100 kg)

Consigliato per 3 poltrone

AC 300 QND – compressore a 3 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013361
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,75 kW – 12,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min. Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 580 mm H= 970 mm.
Peso netto= 72 kg (Peso lordo= 92 kg)

Consigliato per 3 poltrone

AC 300 QND – compressore a 3 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013363
(400V 50Hz 3~)

Motore Trifase 50 Hz  1,5 kW – 3,7 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi 238 N l/min.
Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 580 mm H= 970 mm.
Peso netto= 72 kg (Peso lordo= 92 kg)

Consigliato per 3 poltrone

AC 300 QND – compressore a 3 cilindri senza essiccatore aria completo di protezione insonorizzante in plastica
Art. 013365
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,5 kW – 10,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.Livello di pressione sonora: 68 dB (A).
L= 720 mm P= 580 mm H= 970 mm.
Peso netto= 72 kg (Peso lordo= 92 kg)

Consigliato per 3 poltrone

AC 300 – compressore a 3 cilindri completo di essiccatore aria
Art. 013307
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,75 kW – 12,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 65 kg (Peso lordo= 79 kg)
Consigliato per 3 poltrone

AC 300 – compressore a 3 cilindri completo di essiccatore aria
Art. 013335
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi 238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 65 kg (Peso lordo= 79 kg)
Consigliato per 3 poltrone

AC 300 – compressore a 3 cilindri completo di essiccatore aria
Art. 013330
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,5 kW – 10,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 65 kg (Peso lordo= 79 kg)
Consigliato per 3 poltrone

AC 300 ND – compressore a 3 cilindri senza essiccatore aria
Art. 013383
(220V 60Hz 1~)

Motore monofase 60 Hz – 1,75 kW – 12,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 56 kg (Peso lordo= 70 kg)
Consigliato per 3 poltrone

AC 300 ND – compressore a 3 cilindri senza essiccatore aria
Art. 013375
(400V 50Hz 3~)

Motore Trifase 50 Hz 1,5 kW – 3,7 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi 238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 56 kg (Peso lordo= 70 kg)
Consigliato per 3 poltrone

AC 300 ND – compressore a 3 cilindri senza essiccatore aria
Art. 013370
(230V 50Hz 1~)

Motore monofase 50 Hz – 1,5 kW – 10,2 A.
Serbatoio aria 45 litri.
Aria resa con mandata a 5 bar effettivi
238 N l/min.
Livello di pressione sonora: 73,6 dB (A).
L= 620 mm P= 520 mm H= 750 mm.
Peso netto= 56 kg (Peso lordo= 70 kg)
Consigliato per 3 poltrone

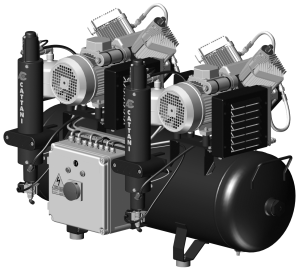

AC 400 – compressore tandem bicilindrico completo di due essiccatori aria
Art. 013407
(220V 60Hz 1~)

Due motori monofase 60 Hz – 3 kW – 18,4 A totali.
Serbatoio aria 100 litri.
Aria resa con mandata a 5 bar effettivi
320 N l/min.
Livello di pressione sonora: 73 dB (A).
L= 1155 mm P= 550 mm H= 745 mm.
Peso netto= 112 kg (Peso lordo= 139 kg)
Consigliato per 4-5 poltrone

AC 400 – compressore tandem bicilindrico completo di due essiccatori aria
Art. 013435
(400V 50Hz 3~)

Due motori  Trifase  50 Hz  – 3 kW – 7,2 A totali.
Serbatoio aria 100 litri.
Aria resa con mandata a 5 bar effettivi
320 N l/min.
Livello di pressione sonora: 73 dB (A).
L= 1155 mm P= 550 mm H= 745 mm.
Peso netto= 112 kg (Peso lordo= 139 kg)
Consigliato per 4-5 poltrone

AC 400 – compressore tandem bicilindrico completo di due essiccatori aria
Art. 013430
(230V 50Hz 1~)

Due motori monofase 50 Hz – 2,4 kW – 15,4 A totali.
Serbatoio aria 100 litri.
Aria resa con mandata a 5 bar effettivi
320 N l/min.
Livello di pressione sonora: 73 dB (A).
L= 1155 mm P= 550 mm H= 745 mm.
Peso netto= 112 kg (Peso lordo= 139 kg)
Consigliato per 4-5 poltrone

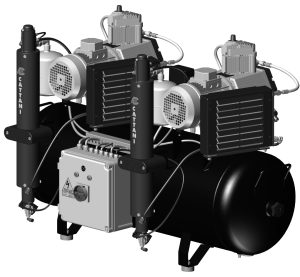

AC 600 – compressore tandem tricilindrico completo di due essiccatori aria
Art. 013538
(380V 60Hz 3~)

Due motori trifase 60 Hz 3,5 kW – 9,4 A totali.
Serbatoio aria 150 litri.
Aria resa con mandata a 5 bar effettivi
476 N l/min.
Livello di pressione sonora: 74 dB (A).
L= 1320 mm P= 590 mm H= 890 mm.
Peso netto= 137 kg (Peso lordo= 173 kg)
Consigliato per 6-9 poltrone.

AC 600 – compressore tandem tricilindrico completo di due essiccatori aria
Art. 013535
(400V 50Hz 3~)

Due motori trifase 50 Hz 3 kW – 7,4 A totali.
Serbatoio aria 150 litri.
Aria resa con mandata a 5 bar effettivi
476 N l/min.
Livello di pressione sonora: 74 dB (A).
L= 1320 mm P= 590 mm H= 890 mm.
Peso netto= 137 kg (Peso lordo= 173 kg)
Consigliato per 6-9 poltrone.

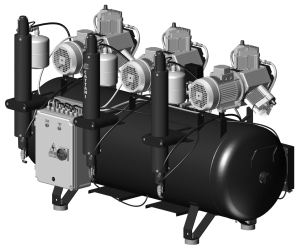

AC 900 – compressore 3 gruppi testata a 3 cilindri completo di tre essiccatori aria
Art. 013599
(400V 50Hz 3~)

Tre motori trifase 50 Hz 4,5 kW – 11,1 A totali.
Serbatoio aria 300 litri.
Aria resa con mandata a 5 bar effettivi
714 N l/min.
Livello di pressione sonora: 75 dB (A).
L= 1800 mm P= 810 mm H= 1000 mm.
Peso netto= 260 kg (Peso lordo= 286 kg)
Consigliato per 13-15 poltrone (55 N l/min per poltrona).

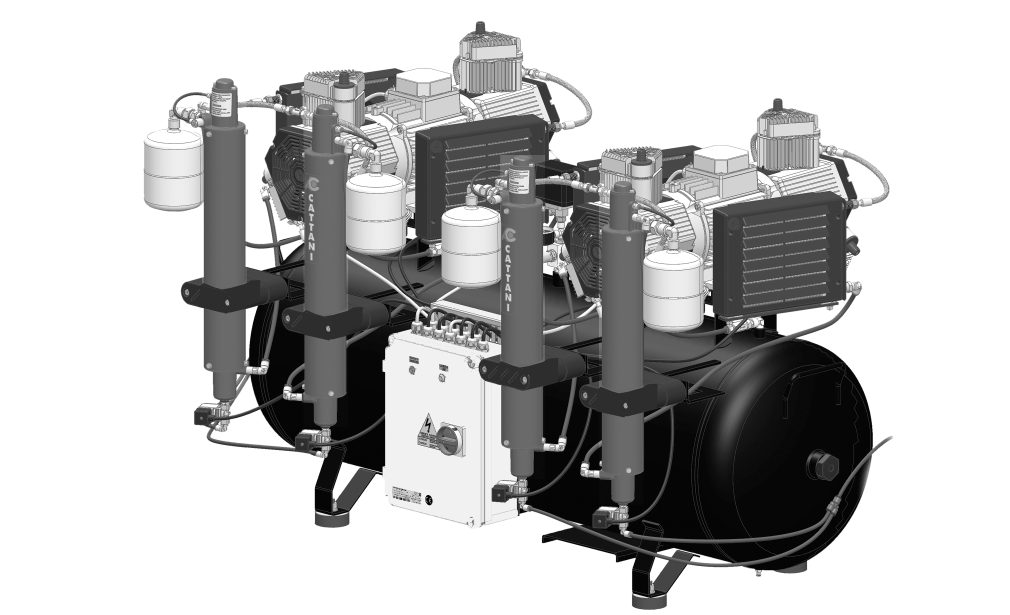

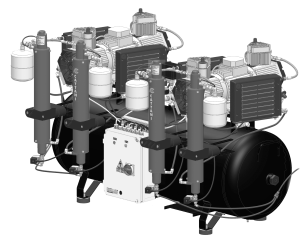

AC 1200 – compressore 2 gruppi testata a 6 cilindri completo di quattro essiccatori aria
Art. 013595
(400V 50Hz 3~)

Due motori trifase 50 Hz 6,5 kW – 15 A totali.
Serbatoio aria 300 litri.
Aria resa con mandata a 5 bar effettivi
952 N l/min.
Livello di pressione sonora: 81 dB (A).
L= 1800 mm P= 880 mm H= 1100 mm.
Peso netto= 303 kg (Peso lordo= 350 kg)
Consigliato per 15-17 poltrone (55 N l/min per poltrona).

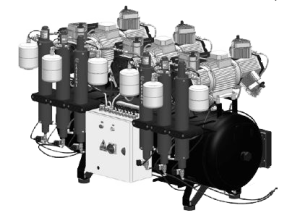

AC 1800 – compressore 3 gruppi testata a 6 cilindri completo di sei essiccatori aria
Art. 013594
(400V 50Hz 3~)

Tre motori trifase 50 Hz 9,75 kW – 22,6 A totali.
Serbatoio aria 300 litri.
Aria resa con mandata a 5 bar effettivi
1428 N l/min.
Livello di pressione sonora: 82,5 dB (A).
L= 1800 mm P= 1100 mm H= 1100 mm.
Peso netto= 394 kg (Peso lordo= 441 kg)
Consigliato per 20-25 poltrone (55 N l/min per poltrona).

Filtro antibatterico HEPA H14
Art. 168429


Il filtro può essere montato sulla testata del compressore e nella colonna di essiccazione e viene fornito con un adesivo con codice e data di installazione, la durata è di 12 mesi. L’adesivo ricorderà a chi di dovere la data precisa della sostituzione, il secondo adesivo coprirà esattamente il primo e così di seguito.
